一、典型應用場景
AC/DC電源整流

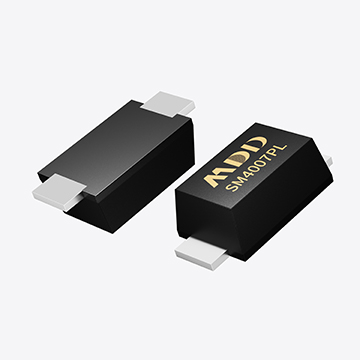

普通整流二極管最常見的用途是將交流電（AC）轉換為直流電（DC）。例如在適配器、充電器、電源模塊中，整流橋或半波整流電路都離不開它。典型器件如1N4007、1N5408等，耐壓從100V到1000V不等，廣泛用于低頻整流場合。
電機反灌電流保護
在繼電器、電機、線圈等感性負載中，當電源斷開時會產生反向電壓尖峰。整流二極管可并聯在負載兩端，作為“續流二極管”吸收反向能量，保護開關器件（如MOSFET、三極管）不被擊穿。
電壓鉗位與極性保護
在輸入端口或控制信號端，普通整流二極管常用于極性保護。當用戶誤接電源反向時，二極管導通并保護后級電路不受損害。
充電電路防反流
在電池充電與備用電源系統中，二極管可防止電池電流回流至充電源或其他模塊，確保單向供電。
二、典型問題與解決方案
1. 正向壓降過高，導致發熱嚴重
問題描述：
在大電流整流場景中，如輸出電流超過3A時，普通硅二極管的正向壓降（約0.7V~1.0V）會帶來顯著的功耗。例如，5A電流下功耗達到3.5~5W，導致二極管溫度過高甚至熱失效。
解決方案：
選用肖特基二極管（如MBR系列），其正向壓降低（0.3~0.5V），可顯著減少發熱。
加大銅箔面積或使用散熱片，提升熱傳導能力。
檢查PCB導線寬度與熱分布，避免局部過熱。
2. 反向漏電流過大，導致待機功耗上升或誤動作
問題描述：
在低功耗電路或高溫環境下，普通整流二極管的反向漏電流隨溫度急劇上升，可能導致待機電流異常，或在高阻輸入端造成邏輯誤觸發。
解決方案：
優先選用反向漏電流小的快恢復二極管或“超快恢復型”產品。
若環境溫度較高（>100°C），需重新核算反向漏電流對系統影響。
在敏感節點增加上拉或下拉電阻，以穩定邏輯電平。
3. 反向耐壓不夠?qū)е聯舸┦?br /> 問題描述：
某些客戶在整流電路中選用1N4001（耐壓僅50V），卻用于220V AC輸入整流，結果器件在浪涌或峰值電壓時被擊穿。
解決方案：
嚴格按照峰值反向電壓（PRV）選擇型號。
例如：220V AC輸入時，峰值約為 220×√2 ≈ 311V，應選用耐壓≥600V 的二極管，如1N4005或以上型號。
若存在浪涌或雷擊風險，應在輸入端加入 TVS 管或RC吸收電路 提升系統抗擾性。
4. 整流輸出波形畸變或電壓不足
問題描述：
在整流輸出端測得電壓偏低、波形尖峰明顯，甚至電壓起伏過大，導致后級電路不穩。常見原因包括二極管老化、導通電阻增大或電容濾波不足。
解決方案：
檢查二極管是否存在熱失效、焊接虛焊等問題。
檢查濾波電容容量是否足夠，或是否老化導致紋波上升。
若為高頻整流，需選用 快恢復二極管（FR/UF系列），以避免反向恢復時間過長造成波形畸變。
5. 電源啟動瞬間損壞
問題描述：
客戶反饋電源在首次上電瞬間整流二極管直接短路。分析發現，上電浪涌電流過大，超過器件浪涌耐量（IFSM）規格。
解決方案：
檢查電容輸入端容量是否過大，必要時在輸入端串聯NTC熱敏電阻，抑制浪涌電流。
選擇IFSM裕量更高的型號（如采用8A或10A級橋堆）。
檢查是否存在外部浪涌（如開關電源反灌）。
普通整流二極管雖是基礎器件，但其工作環境多樣、受熱與浪涌影響顯著。FAE在客戶設計中應重點關注以下幾點：
參數匹配是否充足（耐壓、電流、浪涌能力）；
熱設計是否充分（銅箔面積、導熱路徑、環境溫度）；
頻率適配是否正確（低頻用普通型，高頻用快恢復型）；
保護設計是否到位（TVS、RC吸收、限流元件）。
