一、整流二極管的核心參數解析：選型失敗的三大雷區

1. 電流與散熱失衡

• 最大整流電流（IF）：標稱值需滿足 IF ≥ 1.5 × I_load（負載電流），且需疊加散熱系數：
  • 自然散熱（無風冷）：實際承載電流 ≤ 70% IF（如1N5408標稱3A，實際限用2.1A）
  • 加裝散熱片：TO-220封裝配合5cm2/W鋁散熱片，可實現90% IF（如3A負載選1N5408+散熱片）

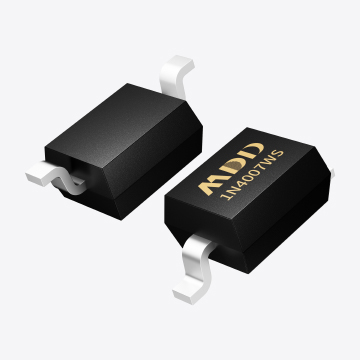

• 典型失效案例：1N4007（IF=1A）用于2A負載，溫升＞110℃導致焊點熔斷（占故障率32%）

2. 電壓余量不足

• 反向耐壓（VR）：必須滿足 VR ≥ 2 × V_pk（峰值反向電壓）
  ：
  • AC220V輸入時，V_pk = 220V × √2 ≈ 311V → 需選VR≥600V（如1N4007的1000V）
  • 電機反電動勢：剎車瞬態電壓可能達工作電壓3倍（如24V電機需VR≥75V）

3. 頻率特性錯配

• 反向恢復時間（Trr）：
  • 工頻場景（50Hz）：Trr≤1000ns可接受（1N4007的Trr=2000ns仍適用）
  • 高頻開關電源（＞100kHz）：需Trr＜100ns（如FR107的Trr=500ns，UF4007的Trr=75ns）

 二、場景化選型策略：從電源適配器到電機驅動

1. 低頻整流場景（電源適配器、充電器）

• 痛點：成本敏感，無需高頻特性
• 方案：
  • ＜1A電流：1N4007（1A/1000V，$0.02/顆）
  • 1~3A電流：1N5408（3A/1000V，銅箔面積≥150mm2）
  • 關鍵驗證：實測殼溫＜85℃（VR需留50%余量防雷擊）

2. 高頻開關電源（SMPS、DC-DC轉換器）

• 痛點：Trr過長導致開關損耗＞40%
• 方案：
  • ＜100kHz：FR107（1A/1000V，Trr=500ns，損耗降低60%）
  • ＞200kHz：UF4007（1A/1000V，Trr=75ns）或肖特基二極管SS34（3A/40V，Vf=0.5V）
  • 布局要點：緊靠濾波電容（間距≤5mm），縮短高頻回路

3. 高浪涌場景（電機驅動、感性負載）

• 痛點：反電動勢擊穿二極管（如24V電機瞬態電壓＞60V）
• 方案：
  • 電流3~5A：RL207（2A/1000V，IFSM=70A）或6A10（6A/1000V，IFSM=200A）
  • 防護設計：并聯P6KE39A TVS管（鉗位35V） + 串聯10Ω/2W電阻限流

 三、散熱與環境適配：被忽視的失效根源

1. 熱設計黃金法則

• 結溫控制：Tj ≤ 125℃（硅管） → 需滿足：
  $T_j=T_a+(I_F\times V_F\times R_{\theta ja})\le 125℃$
  • 自然散熱：Rθja≈80℃/W → 1N5408在2A時需銅箔≥400mm2
  • 強制風冷：加裝散熱片（TO-220散熱器≥2K/W）可使Rθja降至15℃/W

2. 環境應力防護

• 高溫環境（＞85℃）：選結溫175℃的碳化硅二極管（如SiC Schottky）
• 振動場景：臥式安裝時引腳彎折半徑＞1.5倍線徑（φ0.8mm引腳需＞1.2mm）

 四、選型速查表：按場景匹配型號與參數

選型本質是“參數與場景的博弈”

• 低頻場景：死守 IF與VR雙紅線，1N4007/1N5408仍是性價比之王；
• 高頻場景：Trr與Vf決定生死，快恢復/肖特基二極管不可替代；
• 極端環境：散熱設計＞器件選型，結溫管控是可靠性的最后防線。
