電壓參數
漏源擊穿電壓（VDS）：需大于電源輸入電壓峰值，通常留1.5-2倍余量。例如，若輸入電壓為24V，VDS應選48V及以上，以應對電壓尖峰和波動。
柵源電壓（VGS）：確保驅動電路輸出電壓與MOS管閾值電壓（VGS(th)）匹配，一般VGS(th)需低于驅動電壓，且留一定余量（如驅動電壓為5V，VGS(th)選2-3V）。
電流參數
最大漏極電流（ID）：根據負載電流選型，ID應大于負載峰值電流，建議留1.5-2倍余量。例如，負載電流為3A，ID選5A及以上。
脈沖電流（IDM）：考慮負載啟動或瞬態電流沖擊，IDM需大于峰值脈沖電流。
導通電阻（RDS(on)）
RDS(on)越小，導通損耗越低，效率越高。高頻下，RDS(on)的溫度系數需穩定，避免高溫時電阻大幅增加。建議選擇RDS(on)在mΩ級別的MOS管，并注意其在最高工作溫度（如125℃）下的阻值變化。
輸入電容（Ciss)
定義關系：Ciss=Cgs+Cgd（柵源電容+柵漏密勒電容），直接決定柵極電荷（Qg）的充放電時間。
高頻開關損耗：高頻下，Ciss越大，柵極驅動電路需要更大的電流（I=C·dV/dt）才能快速充放電。若驅動能力不足，會導致：
導通/關斷延遲：延長開關過渡時間，增加開關損耗（如交叉導通損耗）。
開關頻率上限：Ciss過高會限制電源的最高工作頻率（例如>1MHz的LLC諧振拓?fù)洌?br />
結電容Ciss在高頻電源中直接影響效率、可靠性和成本，是選型時需優先評估的參數之一，需結合開關頻率、驅動能力及拓?fù)浣Y(jié)構綜合考量。
開關性能
柵極電荷（Qg）：Qg越小，開關速度越快，開關損耗越低。高頻應用中，優先選擇Qg小于50nC的MOS管。
米勒電容（CGD）：CGD影響開關速度和米勒平臺損耗，應選CGD較小的MOS管，以減少開關時間。
開關延遲時間（td(on)/td(off)）：td(on)和td(off)應小于10ns，確?？焖夙憫?yīng)。
熱性能
熱阻（RθJA/RθJC）：選擇熱阻低的封裝，如TO-220、TO-247等，或帶有散熱片的封裝。若空間受限，可選DFN等小封裝，但需注意散熱設計。
最大功率耗散（PD）：根據電源功率和散熱條件選型，PD應大于實際功耗，避免過熱。
封裝與可靠性
封裝類型：優先選低寄生電感的封裝（如SO-8FL），減少高頻下的寄生參數影響。若空間緊張，可選DFN封裝，但需注意爬電距離和散熱。
可靠性：選擇知名廠商的產品，確保長期穩定性和抗干擾能力。
應用場景
MOSFET在高頻場景中的應用非常廣泛，主要應用于以下產品：
戶外儲能、充電寶、點煙器、筆記本、POS機、無人機等
推薦型號

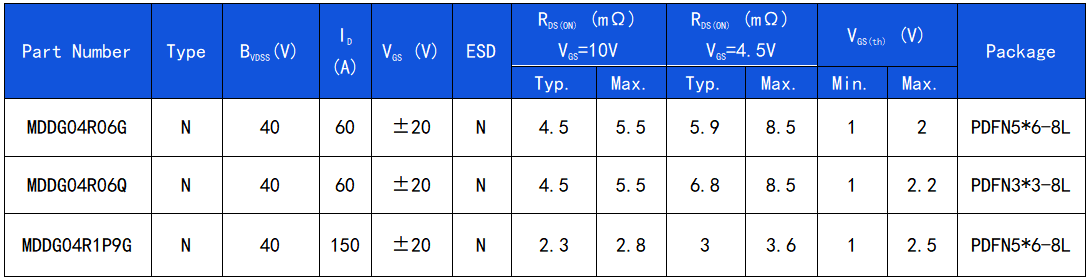

MDD的高頻功率MOS導通內阻低，散熱好，可靠性高。MDD有完整的器件生產線，從材料輸入，到成品輸出，有完善的質量體系，全程可控。

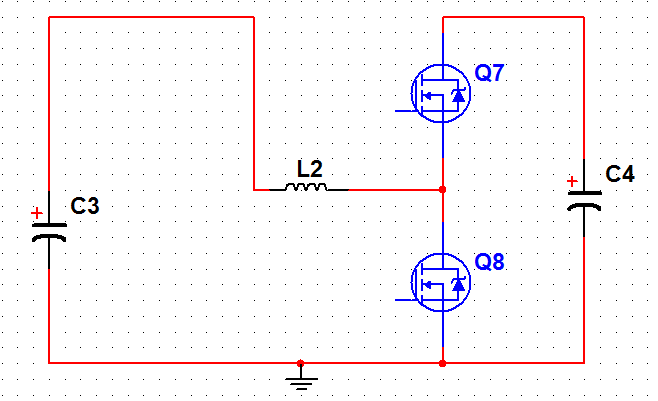

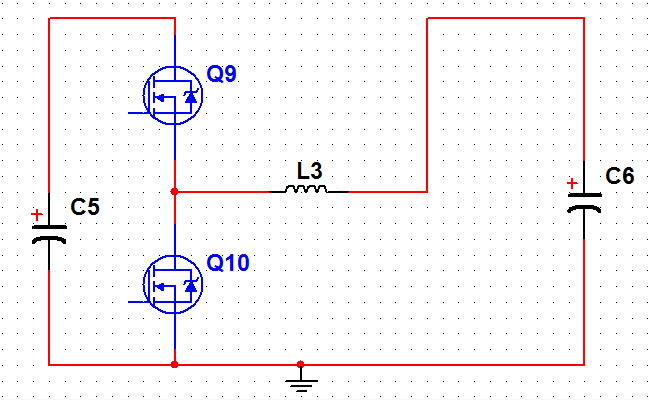

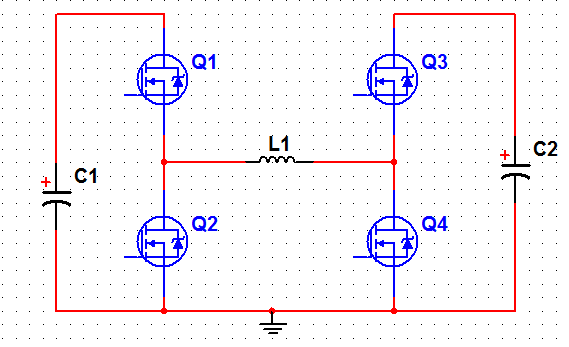

電路圖
